Одностенные и сэндвич-дымоходы выполняют разные задачи и нередко используются одновременно в одной системе. Разбираемся, чем отличаются эти конструкции, где применяется каждый вариант и на какие характеристики обращать внимание при подборе дымохода для печи, камина или котла.
выбирать между одностенным и сэндвич-дымоходом по принципу «какой лучше» неправильно. В одной системе могут потребоваться оба типа элементов — каждый на своём участке.

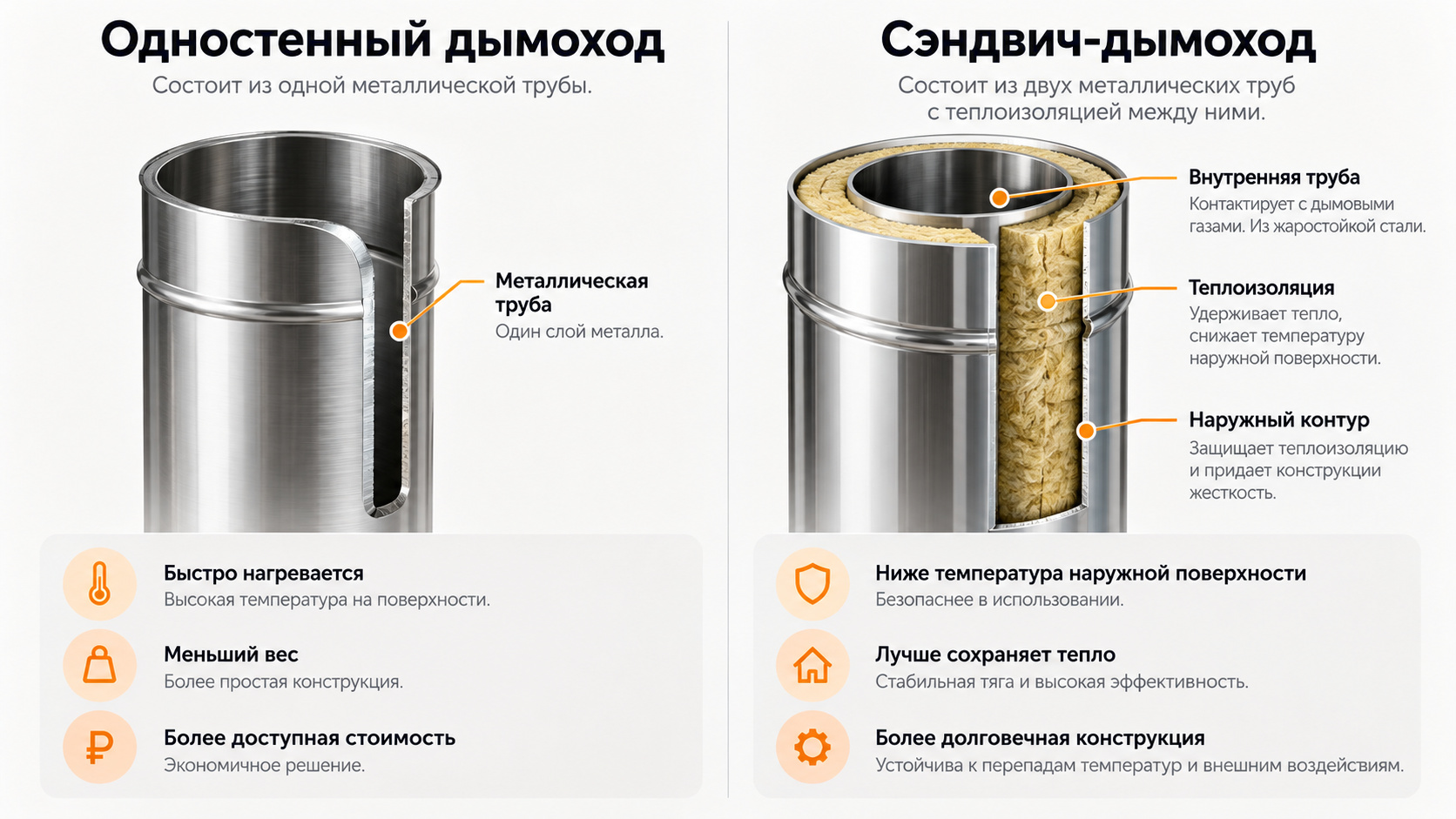

Чем отличаются одностенный и сэндвич-дымоход
Дымоход часто воспринимают просто как металлическую трубу, однако полноценная система отвода продуктов сгорания состоит из целого набора элементов: прямых труб, колен, тройников, переходников, шиберов, креплений, проходных узлов и других комплектующих.
Одно из главных различий между элементами — их конструкция. Дымоходы бывают одностенными и двухстенными утеплёнными, или сэндвич-дымоходами.
Одна металлическая стенка без слоя теплоизоляции.
Внутренняя труба, теплоизоляция и наружный металлический контур.
У одностенного элемента указывается один диаметр, у сэндвича — внутренний и наружный.
Тип элемента выбирают в зависимости от конкретного участка дымоходной системы.
Одностенный дымоход
Представляет собой металлическую трубу без наружного теплоизоляционного контура. Металл быстро нагревается и активно передаёт тепло окружающему воздуху.
- меньшая масса;
- компактный наружный размер;
- большой выбор фасонных элементов;
- используется на предусмотренных системой участках.
Сэндвич-дымоход
Состоит из внутренней трубы, теплоизоляционного слоя и наружного металлического контура. Такая конструкция уменьшает интенсивность охлаждения дымовых газов.
- утеплённая конструкция;
- два диаметра — внутренний и наружный;
- используется в холодных и наружных зонах;
- требует совместимых элементов одной системы.
Основные отличия
| Параметр | Одностенный дымоход | Сэндвич-дымоход |
|---|---|---|
| Конструкция | Одна металлическая стенка | Два металлических контура с теплоизоляцией |
| Нагрев внешней поверхности | Более интенсивный | Ниже по сравнению с одностенным элементом |
| Остывание дымовых газов | Быстрее | Медленнее |
| Обозначение размера | Например Ø115 | Например Ø115×200 |
| Типичное применение | Подходящие внутренние и соединительные участки | Утеплённые, наружные и холодные участки системы |

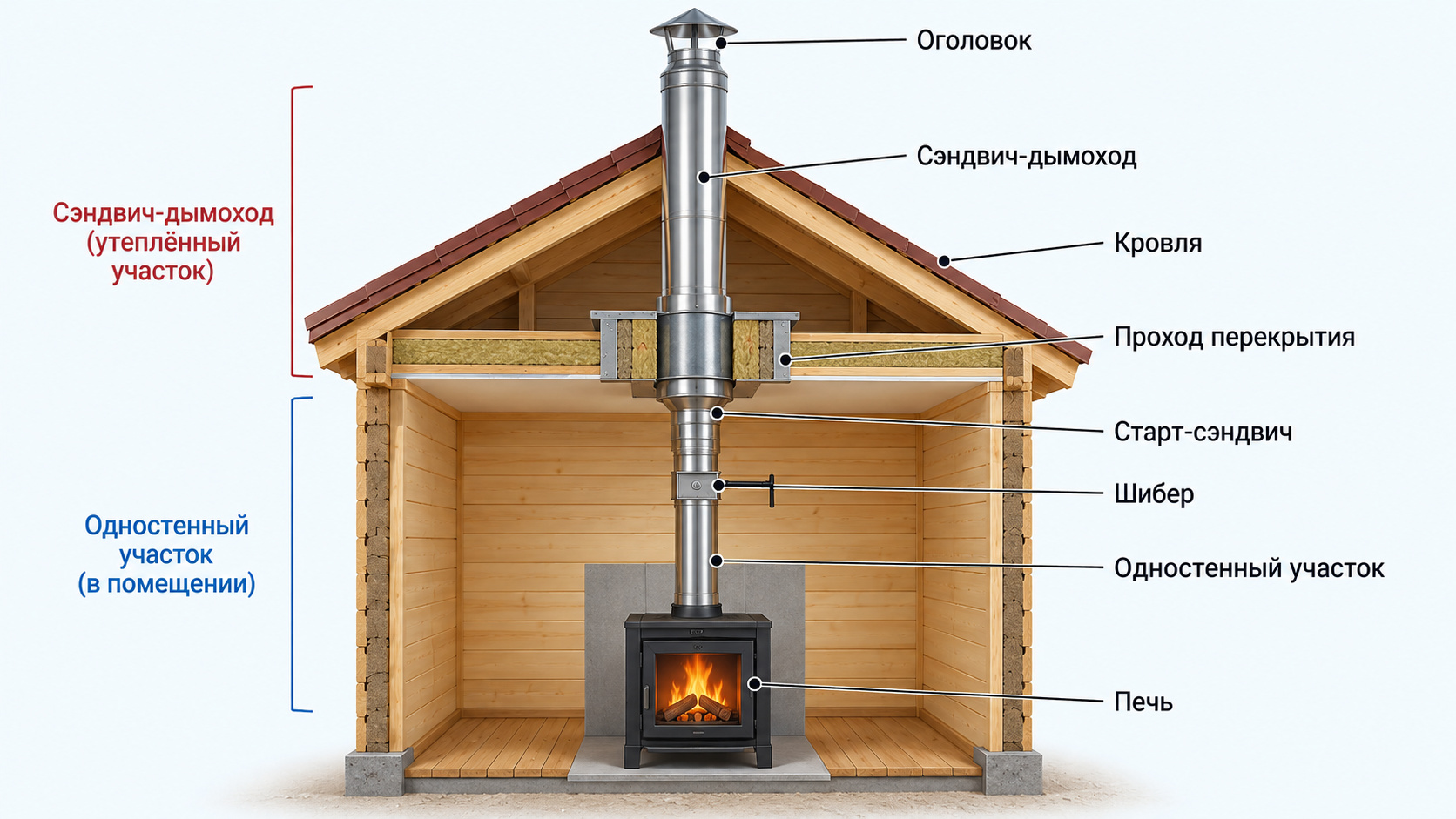

Почему в одном дымоходе могут использоваться оба типа
Одностенный и сэндвич-дымоход не обязательно являются альтернативами. Очень часто это элементы одной дымоходной системы.
Например, для банной печи один из возможных принципов построения системы выглядит следующим образом:
Поэтому вопрос лучше формулировать не как «одностенный или сэндвич?», а как «где должен закончиться одностенный участок и начаться утеплённый?».
Где применяют одностенные элементы
Одностенные трубы и фасонные элементы используются на тех участках, где это предусмотрено проектом, инструкциями производителя отопительного оборудования и дымоходной системы.
- подключение печи к дальнейшей части дымохода;
- подходящие участки внутри отапливаемого помещения;
- установка шибера;
- соединение через тройник;
- переход между различными элементами системы.
Где применяют сэндвич-дымоход
Утеплённые двухстенные элементы используют на участках, где необходимо уменьшить охлаждение дымовых газов и обеспечить предусмотренную конструкцией теплоизоляцию дымохода.
В зависимости от системы это могут быть:
- холодное чердачное пространство;
- наружная вертикальная часть дымохода;
- участки выше отапливаемого помещения;
- другие зоны, где производителем предусмотрен утеплённый элемент.
При этом наличие теплоизоляции не означает, что внешняя поверхность сэндвич-дымохода остаётся холодной. Требования к расстояниям и проходным узлам необходимо соблюдать и для него.
Что означает Ø115×200
В названиях одностенных элементов обычно встречается один размер, например Ø115 мм.
У сэндвич-дымохода указывается два размера: Ø115×200 мм.
Размер дымового канала, по которому проходят продукты сгорания.
Полный внешний размер утеплённого сэндвич-элемента.
Наружный размер важен при подборе креплений и монтажных элементов.
Исходным является требуемый диаметр дымохода отопительного оборудования.
Можно ли уменьшить диаметр дымохода
Диаметр дымового канала выбирают на основании требований производителя конкретной печи, камина или котла.
Самостоятельно уменьшать проходное сечение только потому, что труба меньшего диаметра дешевле или уже имеется в наличии, неправильно. Размер дымового канала влияет на работу всей системы и тягу.
Поэтому один из первых параметров, который необходимо знать перед комплектацией дымохода, — диаметр выходного патрубка оборудования.
Подбор дымохода по диаметру
Здесь можно разместить товарные подборки или ссылки: Ø115 мм, Ø120 мм, Ø130 мм, Ø150 мм и другие популярные размеры.
Марка и толщина стали
Одинаковые по диаметру элементы могут существенно отличаться материалом внутреннего контура и толщиной стенки.
Например:
Другой элемент той же серии может иметь толщину, например, 0,8 мм, а в других сериях используются и другие марки стали.
Для сэндвич-элемента дополнительно имеет значение исполнение наружного контура. Он может быть изготовлен, например, из нержавеющей или оцинкованной стали.
Что учитывать при выборе сэндвич-дымохода

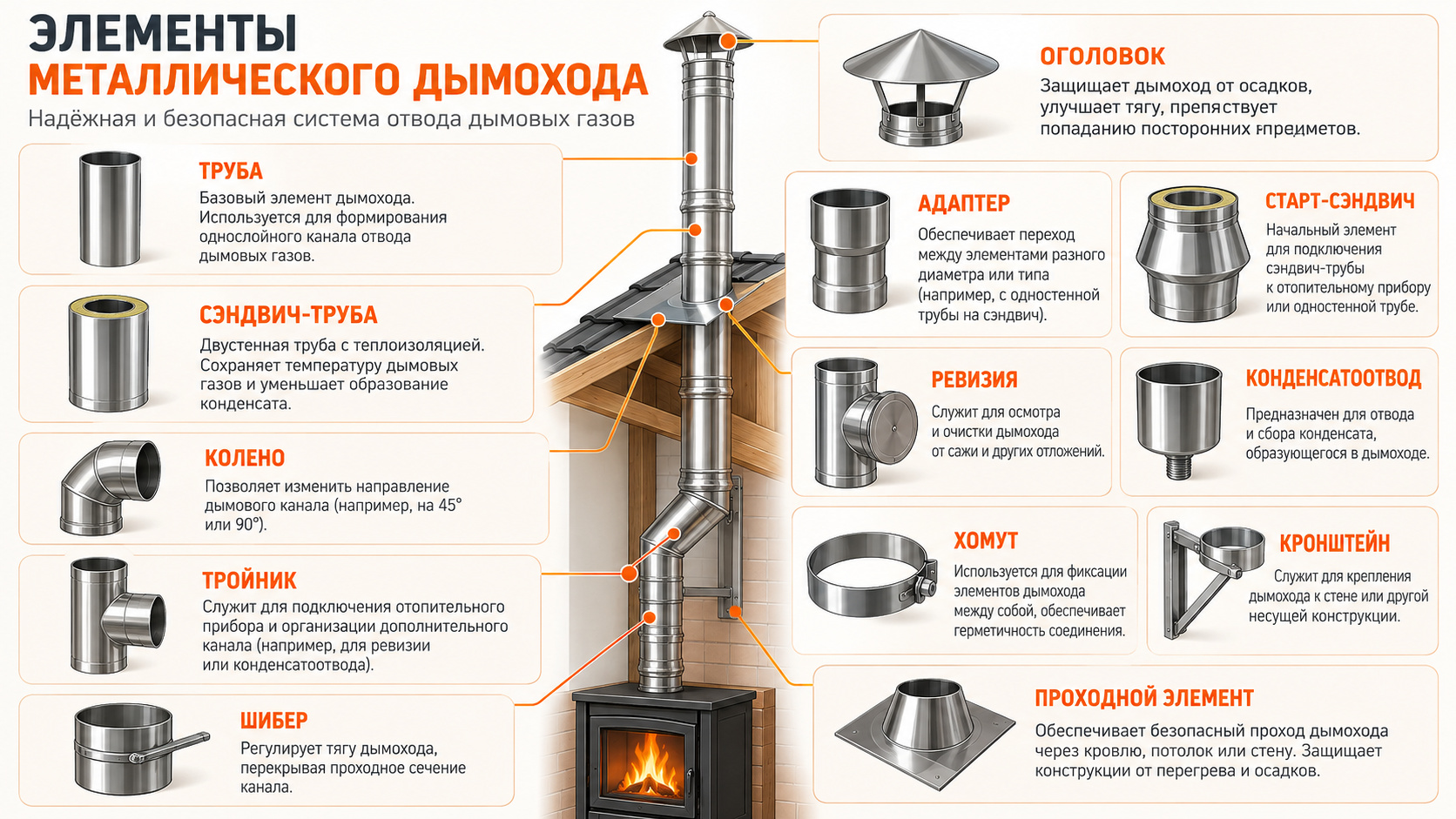

Из каких элементов состоит дымоход
Даже сравнительно простая система обычно состоит не только из прямых труб. В зависимости от конфигурации могут понадобиться разные фасонные и монтажные элементы.
- одностенные трубы;
- сэндвич-трубы;
- колена и отводы;
- тройники;
- шиберы;
- адаптеры и переходники;
- старт-сэндвичи;
- ревизии и конденсатоотводы;
- хомуты и кронштейны;
- опоры;
- проходные и кровельные элементы;
- оголовки и другие комплектующие.
Чем сложнее маршрут системы, тем важнее заранее составить схему и только после этого покупать отдельные детали.
Как подобрать дымоход для банной печи
Для банной печи невозможно дать одну универсальную схему, подходящую каждому помещению и каждой модели. Но последовательность действий можно сделать универсальной.
Товары по теме
Здесь в Аспро можно разместить блок с реальными товарами: сэндвич-трубы, одностенные трубы, старт-сэндвичи и другие совместимые элементы.
А что с дымоходом для газового котла
Решения для дровяных печей нельзя автоматически переносить на современные газовые котлы.
Для них могут использоваться специальные системы дымоудаления, в том числе коаксиальные, а требования зависят от конкретной модели котла.
Поэтому систему дымоудаления газового оборудования необходимо подбирать исключительно на основании технической документации производителя.
Частые ошибки при выборе дымохода
- выбор диаметра без учёта патрубка печи;
- покупка элементов исключительно по цене;
- смешивание несовместимых серий;
- путаница внутреннего и наружного диаметра сэндвича;
- покупка труб до составления схемы;
- отсутствие необходимых креплений и проходных элементов;
- предположение, что сэндвич вообще не нагревается;
- выбор деталей только потому, что они физически подходят друг к другу.
Одностенный или сэндвич — что выбрать в итоге
В большинстве случаев правильный вопрос звучит не «какой из двух типов лучше?», а «какой элемент нужен на каждом участке конкретной системы?».
Одностенные элементы применяются на предусмотренных внутренних и соединительных участках. Сэндвич-элементы используются там, где требуется утеплённая конструкция.
